패드공정완성

복합연삭기(라쳇타입)

제품사양 안내 표 입니다.
Capacity 2,000개/Hr(Max 2,400개/Hr)
Specification Grooving 5~7.5KW, Champer 5~7.5KW, Grinding 7.5~11KW
Type of Vehicle Applied Min 80(L)x40(W) ~ Max 170(L)x70(W)
Control PLC(Mitsubishi / LS)
Process 제품적재 → Grooving → Grinding 1차(황삭) → Champer → Grinding 2차(정삭) → 제품탈착 → 제품반전 → Air Blower → 인출
Characteristic 사선 Grooving, 방사 Champer, J-Cut

본 장비는 Brake Pad 생산 공정 중 Pad 완성 Line 공정으로 제품을 영전자석+Rail을 이용하여 연속적으로 Grooving, Champer, Grinding(1,2차) 작업을 자동으로 가공하는 장치로 간단한 조작만으로 차종을 교체할 수 있으며 다품종 대량 생산이 가능토록 제작된 장비이다.

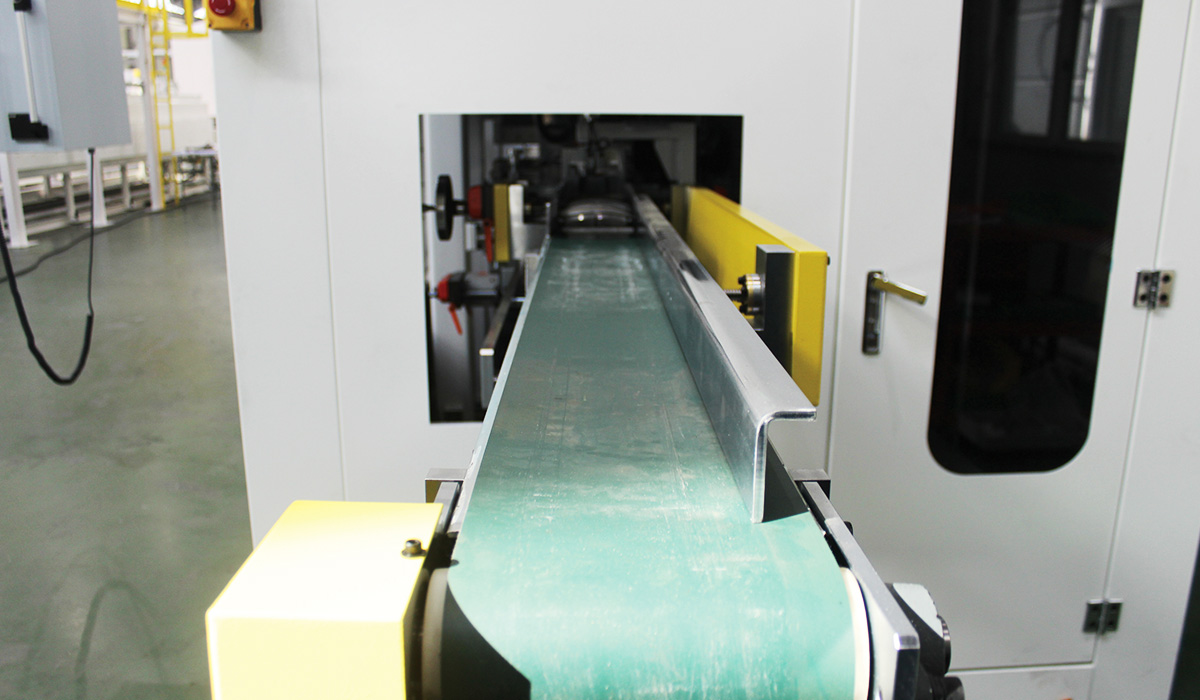

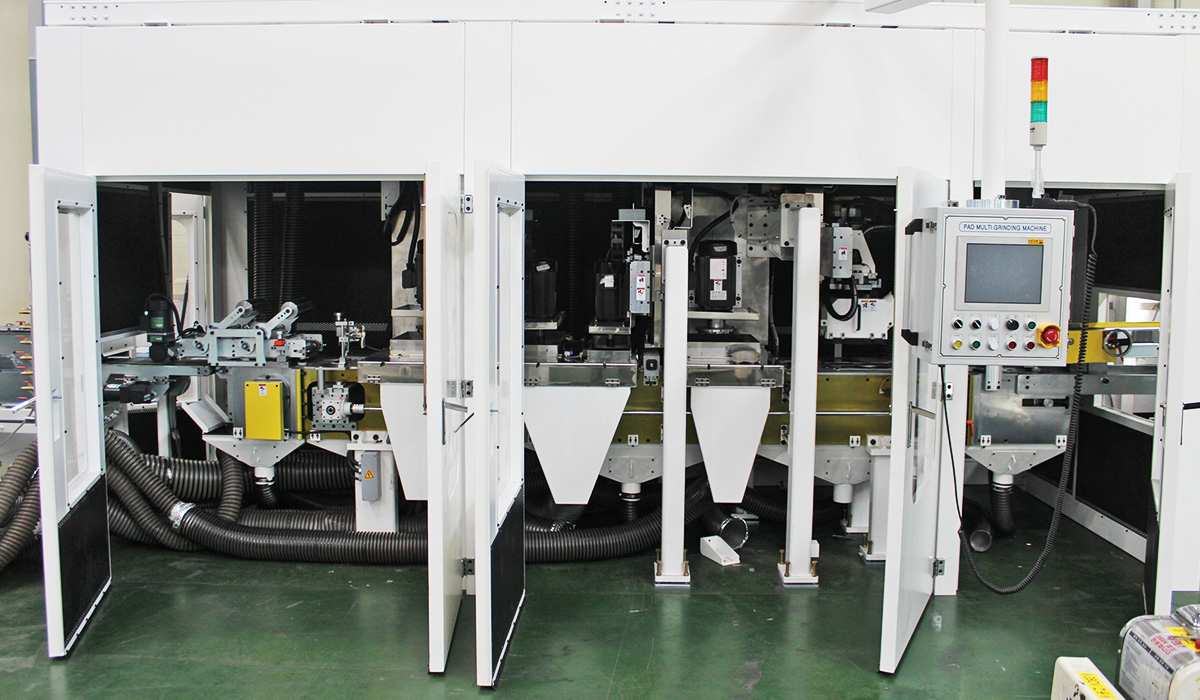

제품이미지
