equipment

축적된 기술과 차별화된 고객맞춤식 생산 시스템

패드공정성형

리니어자동성형기

제품사양 안내 표 입니다.
Capacity Max 220개/Hr
Press Capacity 예비성형 60 Ton/1구, 성형 180 Ton/4구 X 6 Press
Type of Vehicle Applied Min 80(L)x40(W) ~ Max 160(L)x70(W)
Power Capacity 140KW
Process 마찰재 건조&계량(2식) → 예비성형 → Gantry(예비성형품투입,이형제, Brush, 성형품인출) → 성형(6P) → 두께 검사 → Trimming → 성형품 자동 적재
Characteristic 마찰재 건조, 구수별 동일압력(Balacne Cylinder), 자동

본 장비는 Brake Pad 생산 공정 중 계량&성형 공정으로 1차 자동 건조 및 계량된 마찰재와 Back Plate를 동시 예비성형 후 2차 Press 성형하여 자동 적재하도록 제작된 장비이며, 성형 Press 6대가 1Cell로 구성되어 있으며 4Cell(Press24대)을 작업자 1인이 운영 할 수 있도록 전 공정 자동화로 제작된 장비이다.

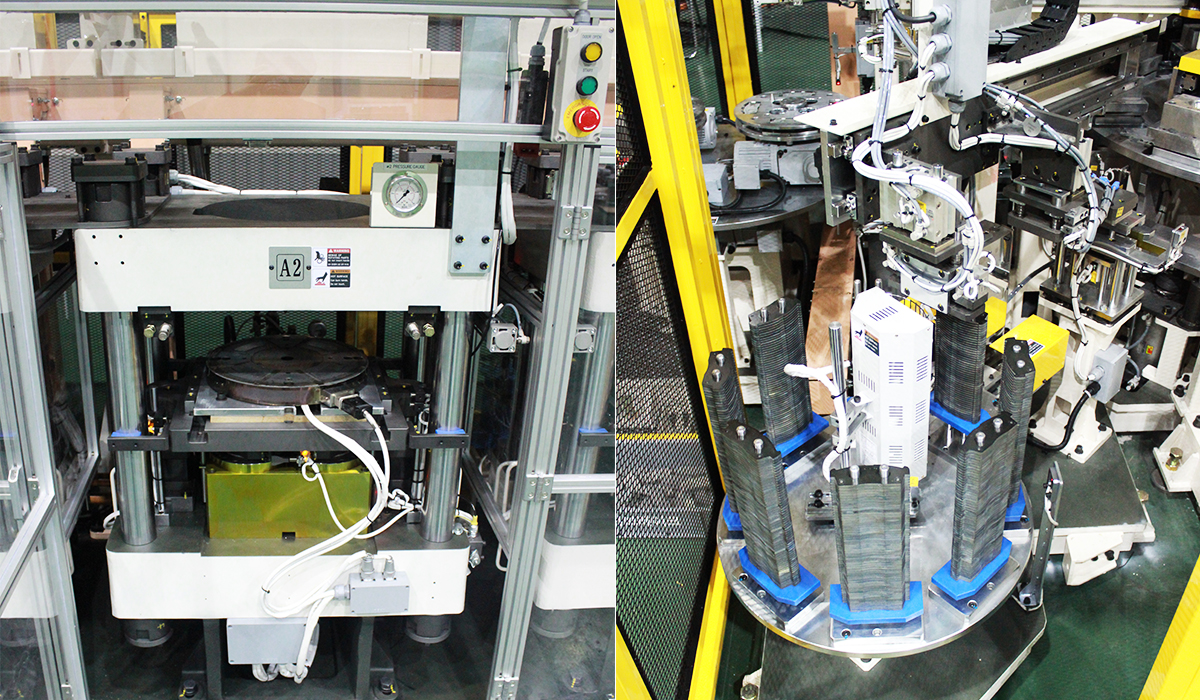

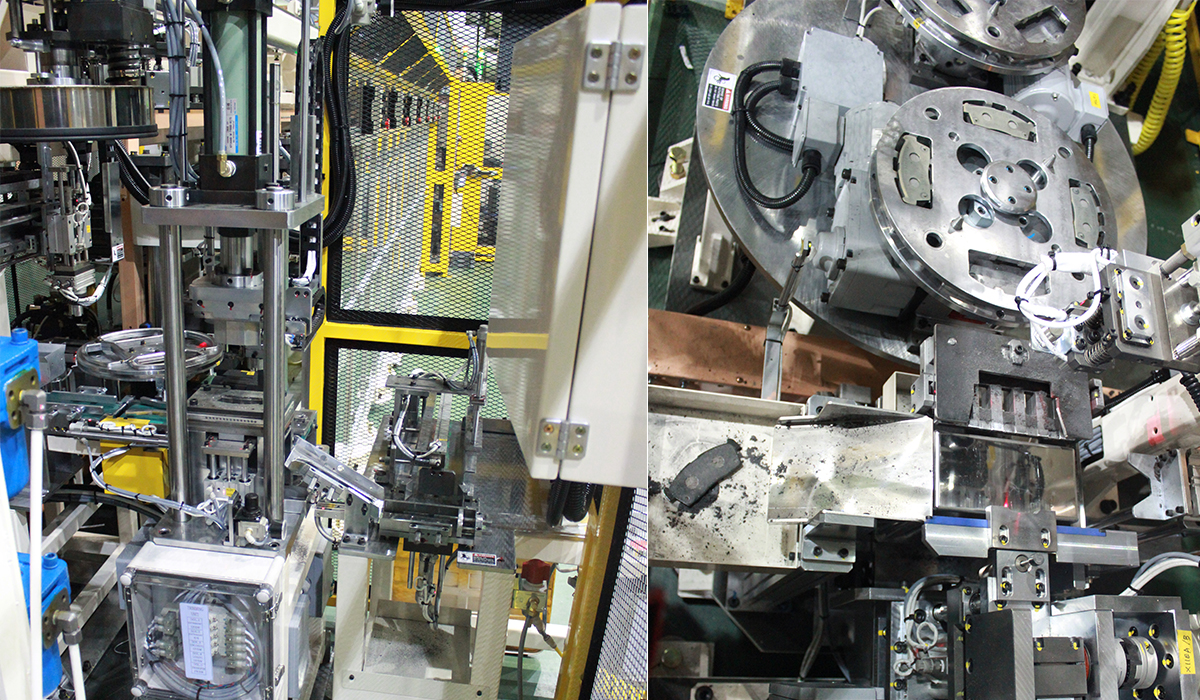

제품이미지

제품동영상
