축적된 기술과 차별화된 고객맞춤식 생산 시스템

패드공정완성

복합연삭기(셔틀타입)

제품사양 안내 표 입니다.
Capacity 720EA/HR
Specification GROOV’G 5~7.5KW, CHAMPER 5~7.5KW, GRINDING 7.5~11KW
Type of Vehicle Applied MIN 80(L)x40(W) ~ MAX 200(L)x70(W)
Control PLC(MITSUBISHI / LS)
Process 제품공급 -> CENTER'G -> CHAMPER LH -> CHAMPER RH -> GROOV'G -> GRINDING 1차 -> GRINDING 2차 ->Thickness CHECK -> 배출
Characteristic 도장제품 연삭, 사선 GROOV'G, 방사 CHAMPER, J-CHAMPER 가능

본 장비는 BRAKE PAD 생산 공정중 PAD 완성 LINE 연삭 공정으로 제품을 SHUTTLE TABLE JIG에 공급 이송하여 CHAMPER(직선/방사), GROOV'G(직선/사선), GRINDING 1차, GRINDING 2차 작업을 자동으로 가동하는 장비로 간단한 조작만으로 차종을 교체할 수 있으며 PAD 도장 후 연삭이 가능하도록 제작된 장비입니다.

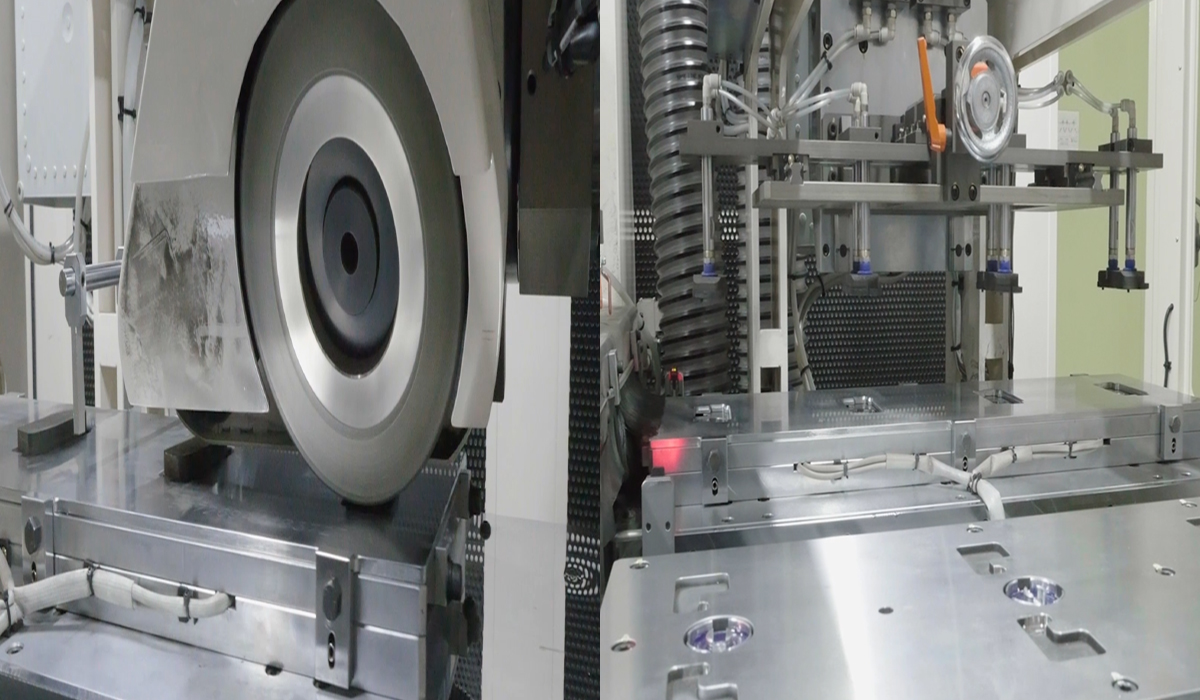

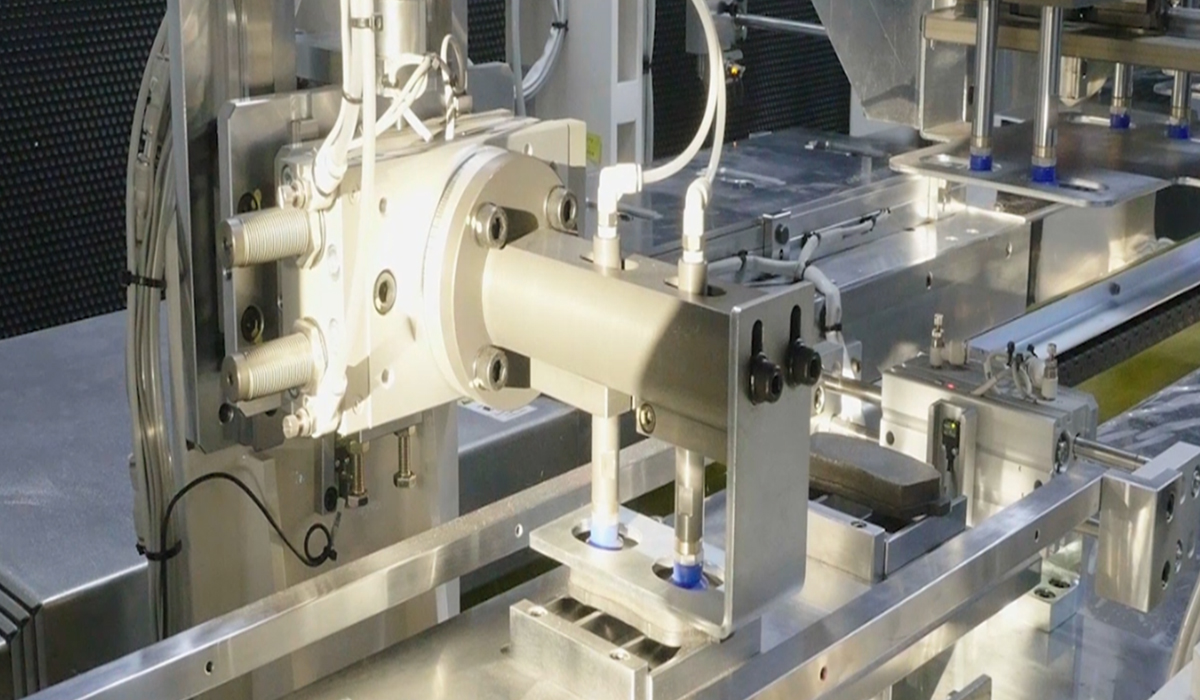

제품이미지
