equipment

축적된 기술과 차별화된 고객맞춤식 생산 시스템

패드공정조립

PAD SHIM 자동 조립 및 PRESS 라인

제품사양 안내 표 입니다.
Capacity MAX 900EA/HR
Type of Vehicle Applied MIN 80(L)x40(W) ~ MAX 170(L)x70(W)
Control PLC(MITSUBISHI)
Process 제품적재 → SHIM 종이 분리 & 부착 → SHIM PRESS 압착 → SHIM RIVET’G → 자동 적재
Characteristic SHIM 종이 자동 분리

본 장비는 PAD 완성 공정중 악세사리 SHIM을 조립하는 공정으로 비전과 로봇시스템을 사용하여 자동으로 SHIM의 종이를 분리 하고 PAD에 부착 하도록 제작된 장비로 지그를 간단하게 교환할 수 있고, 품질 안정화 구현 및 공정 흐름을 개선하여 인원 및 제조 원가를 절감할 수 있는 장비이다.

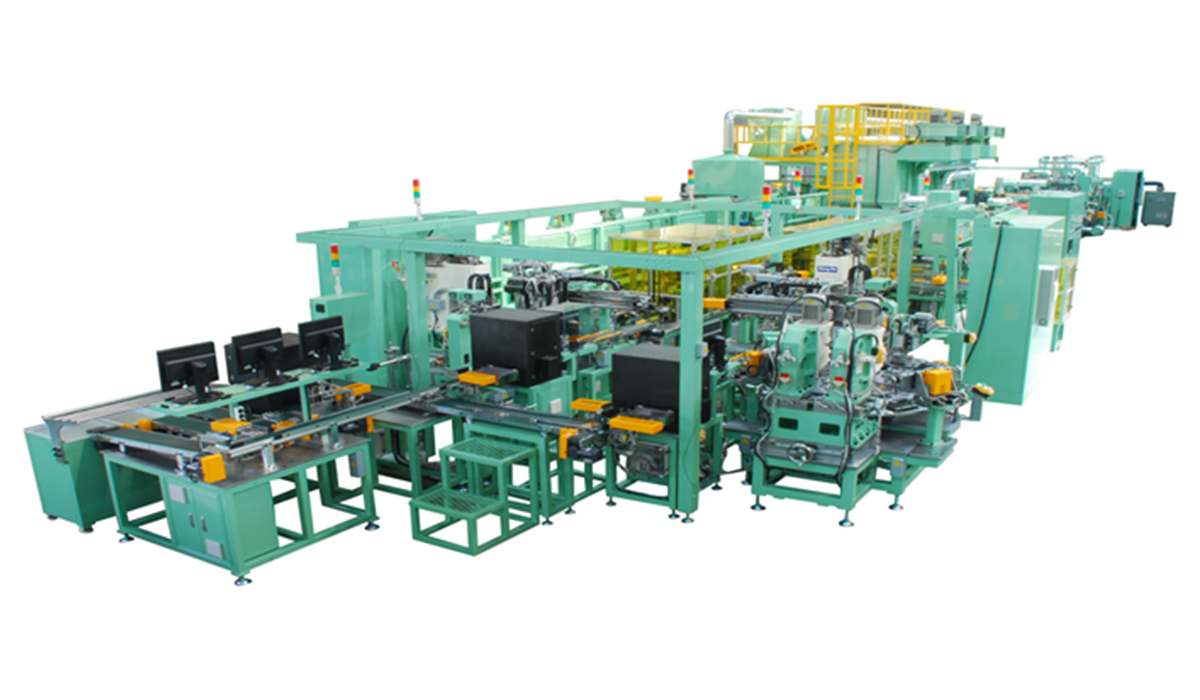

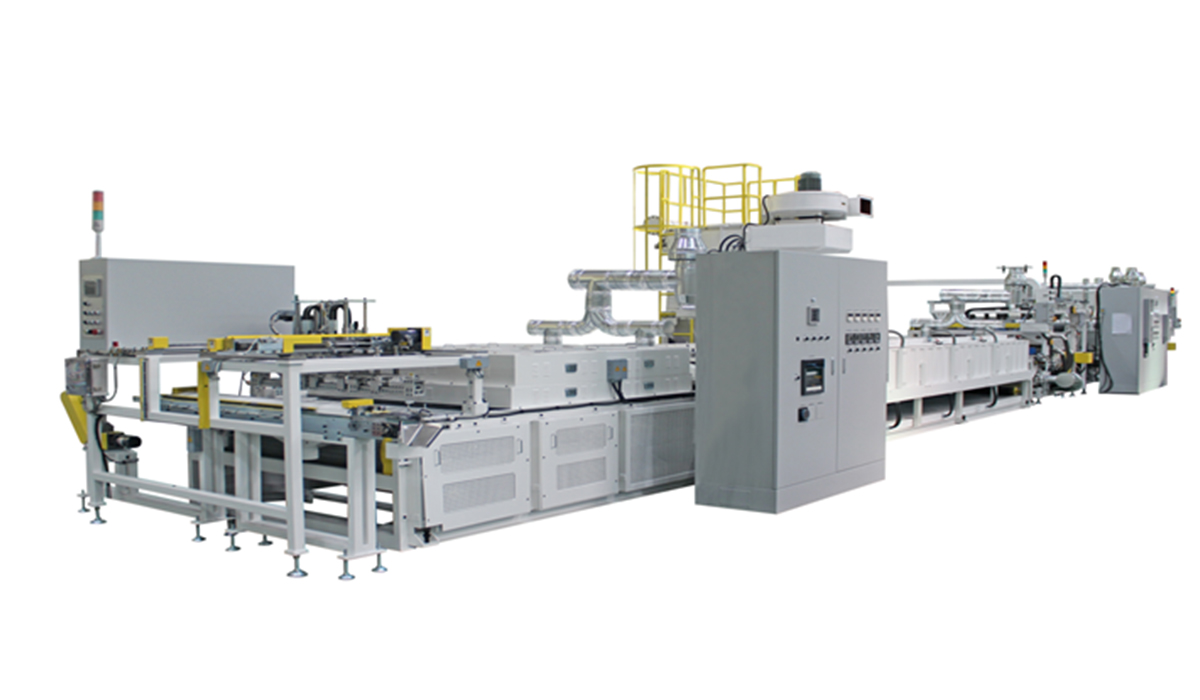

제품이미지

제품동영상
